H-100-E-S
Dane produktu
Udostępnij
Opis produktu
Model: H-100-E-S
- Kształt wlotu: Kwadratowe
- Rodzaj odpływu: Pionowy
- Rodzaj korpusu: Dwuczęściowe
- Średnica DN: DN100
- Ø d[mm]: 110
- B[mm]: 246
- Ø D[mm]: 218
- H[mm]: 178
- HV [mm]: 60-80
- Przepustowość [l/s]: > 2,8
- Opis:

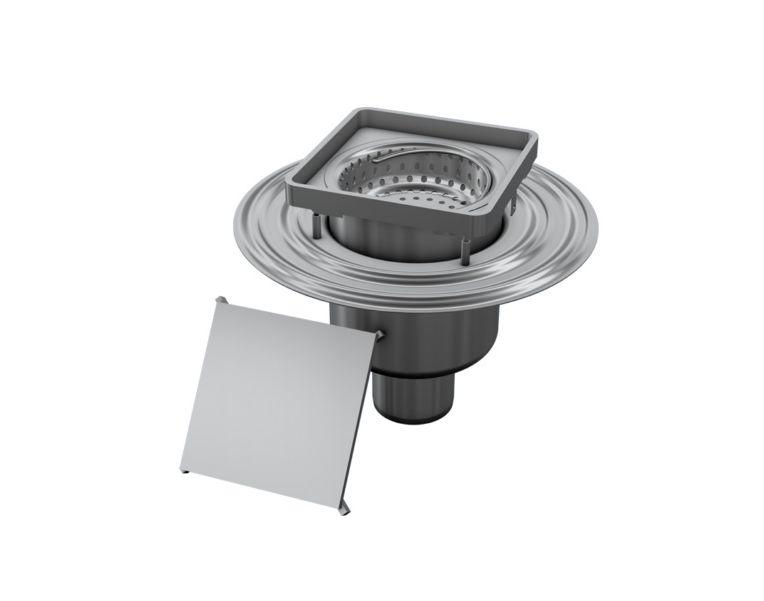

Model H - wpust dwuczęściowy z kołnierzem do montażu w stropie (część dolna stała, część górna z regulowaną wysokością) Wpust przystosowany jest do bardzo dużych obciążeń klasa obciążenia M125 (nośność 12,5 tony).
Posiada bardzo stabilną krawędź wlotową, półtoralitrowy kosz osadczy oraz w standardzie pokrywę o grubości 10 mm. Korpus produkowany jest metodą głębokotłoczną, w wyniku czego duże promienie dna oraz dynamika rotacyjna wody zapewniają efekt samooczyszczania. Powierzchnia poddana jest piaskowaniu kuleczkami szkła. Wszystkie elementy wpustu wykonane są ze stali AISI 304 lub AISI 316.
Rodzaje pokryw:
- pełna 10 mm, (M125)
- rusztowa 8 x 25 mm, (M125)
- kratownica 2, 3 lub 4 x 25 mm
- perforowana 3 mm
Opis kolekcji
W naszej ofercie znajdą Państwo szeroką gamę odwodnień punktowych nazywanych inaczej kratkami ściekowymi lub wpustami.
BIM/CAD
3Ds Max
.maxPliki
Autor
Zawartość
852668_859445_H-100-E-S _odplyw DN 100_ - 3D.max
1.19 MBWT-Polska
brak podglądu
852668_859446_H-100-E-S _odplyw DN 100_ - 3D.max
1.18 MBWT-Polska
brak podglądu
852668_859447_H-100-E-S _odplyw DN 100_ - 3D.max
1.2 MBWT-Polska
brak podglądu
Autocad
.dwgPliki
Autor
Zawartość
852668_852670_H-100-E-S _odplyw DN 100_ - 3D.dwg
242.44 KBWT-Polska
brak podglądu
852668_852671_H-100-E-S _odplyw DN 100_ - 3D.dwg
228 KBWT-Polska
brak podglądu
852668_852672_H-100-E-S _odplyw DN 100_ - Widok.dwg
81.55 KBWT-Polska
brak podglądu
852668_852673_H-100-E-S _odplyw DN 100_ - Rzut.dwg
52.67 KBWT-Polska
brak podglądu
852668_852675_H-100-E-S _odplyw DN 100_ - 3D.dwg
265.35 KBWT-Polska
brak podglądu
852668_852676_H-100-E-S _odplyw DN 100_ - Rzut.dwg
54.01 KBWT-Polska
brak podglądu
Revit
.rfaPliki
Autor
Zawartość
852668_852674_H-100-E-S _odplyw DN 100_ - Inny.rfa
652 KBWT-Polska
brak podglądu
