Wentylator kanałowy IBF EC
Dane produktu
- Producent:
- Venture
- Kategoria:
- Wentylatory
- Grupa produktów:
- Wentylatory kanałowe
Venture
Udostępnij
Opis produktu
Wentylatory IBF EC znajdują zastosowanie w różnorodnych instalacjach wentylacji mechanicznej, łączą zalety wentylatorów osiowych (kierunek przepływu) i promieniowych (stabilny spręż, niski poziom hałasu, wysoka sprawność).
Zastosowanie
Wentylatory IBF EC znajdują zastosowanie w różnorodnych instalacjach wentylacji mechanicznej, łączą zalety wentylatorów osiowych (kierunek przepływu) i promieniowych (stabilny spręż, niski poziom hałasu, wysoka sprawność).Dzięki zastosowaniu nowoczesnych, wysokosprawnych napędów z elektroniczną komutacją (EC), wentylatory charakteryzują się niskim zużyciem energii. Przykładowe zastosowania to wentylacja nawiewna i wywiewna mieszkań, biur, sklepów, barów, kawiarni, restauracji.
Konstrukcja

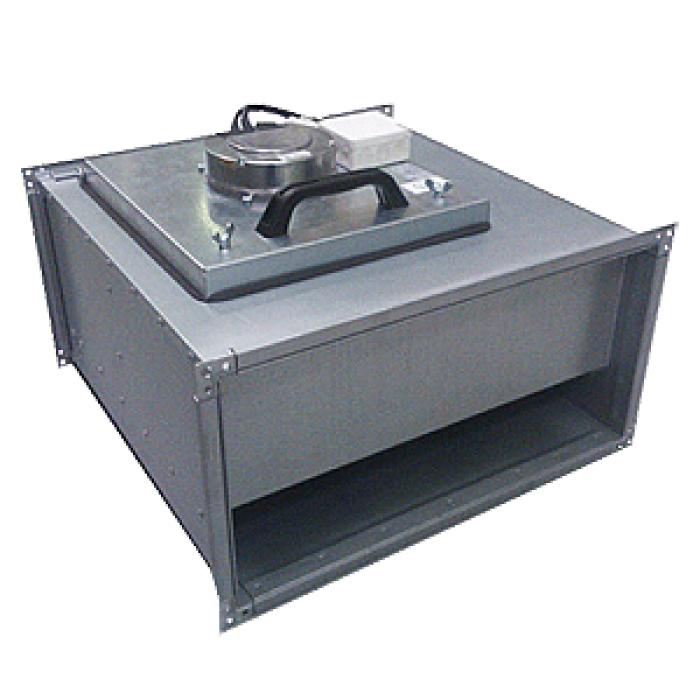

Wentylatory kanałowe przeznaczone do montażu w dowolnej pozycji w prostokątnych kanałach wentylacyjnych. Obudowa z ocynkowanej blachy stalowej, z klapą rewizyjną umożliwiająca dostęp do wirnika i silnika bez demontażu instalacji. Od strony wlotowej i wylotowej wyposażona w kołnierze montażowe szerokości 20 mm. Łatwe podłączenie zasilania elektrycznego zapewnia oddzielna puszka przyłączeniowa (modele jednofazowe), puszka zintegrowana z silnikiem (modele trójfazowe).Wirniki z łopatkami pochylonymi do tyłu przystosowane są do transportu maksymalnej ilości powietrza przy wysokim ciśnieniu statycznym przy minimalnym poziomie hałasu. Wirniki, w zależności od wielkości urządzenia, wykonane są z blachy aluminiowej (modele 280, 315 i 355S) lub tworzywa (modele od 355T do 560).
Silnik elektryczny
Wysokoefektywne silniki ze zintegrowaną technologią EC, które dzięki zmniejszonemu zapotrzebowaniu na energię elektryczną, minimalizują koszty użytkowania a także emisji CO2.Silnik wentylatora wyposażony jest w wejście sterujące 0-10VDC, które umożliwia płynną regulacje obrotów. Klasa izolacji – F. Stopień ochrony – IP54. Zasilanie - trójfazowe 380...480V 50Hz lub jednofazowe 200...277V 50Hz (w zależności od modelu wentylatora).
BIM/CAD
Autocad
.dwgPliki
Autor
Zawartość
IBF_EC-100_50T_3D.dwg
945.9 KBVenture
brak podglądu
IBF_EC-100_50T_back.dwg
58.8 KBVenture
brak podglądu
IBF_EC-100_50T_bottom.dwg
23.81 KBVenture
brak podglądu
IBF_EC-100_50T_front.dwg
54.8 KBVenture
brak podglądu
IBF_EC-100_50T_left.dwg
22.1 KBVenture
brak podglądu
IBF_EC-100_50T_right.dwg
21.91 KBVenture
brak podglądu
IBF_EC-100_50T_top.dwg
23.22 KBVenture
brak podglądu
IBF_EC-30_15S_3D.dwg
921.39 KBVenture
brak podglądu
IBF_EC-30_15S_back.dwg
58.79 KBVenture
brak podglądu
IBF_EC-30_15S_bottom.dwg
27.23 KBVenture
brak podglądu
IBF_EC-30_15S_front.dwg
55.86 KBVenture
brak podglądu
IBF_EC-30_15S_left.dwg
21.47 KBVenture
brak podglądu
IBF_EC-30_15S_right.dwg
21.53 KBVenture
brak podglądu
IBF_EC-30_15S_top.dwg
22.88 KBVenture
brak podglądu
IBF_EC-40_20S_3D.dwg
905.95 KBVenture
brak podglądu
IBF_EC-40_20S_back.dwg
58.89 KBVenture
brak podglądu
IBF_EC-40_20S_bottom.dwg
23.72 KBVenture
brak podglądu
IBF_EC-40_20S_front.dwg
51.02 KBVenture
brak podglądu
IBF_EC-40_20S_left.dwg
21.5 KBVenture
brak podglądu
IBF_EC-40_20S_right.dwg
21.53 KBVenture
brak podglądu
IBF_EC-40_20S_top.dwg
23.06 KBVenture
brak podglądu
IBF_EC-50_25S_3D.dwg
920.97 KBVenture
brak podglądu
IBF_EC-50_25S_back.dwg
59.02 KBVenture
brak podglądu
IBF_EC-50_25S_bottom.dwg
25.54 KBVenture
brak podglądu
IBF_EC-50_25S_front.dwg
54.52 KBVenture
brak podglądu
IBF_EC-50_25S_left.dwg
21.25 KBVenture
brak podglądu
IBF_EC-50_25S_right.dwg
21.44 KBVenture
brak podglądu
IBF_EC-50_25S_top.dwg
23.31 KBVenture
brak podglądu
IBF_EC-60_35S_back.dwg
59.02 KBVenture
brak podglądu
IBF_EC-60_35S_bottom.dwg
25.54 KBVenture
brak podglądu
IBF_EC-60_35S_front.dwg
54.52 KBVenture
brak podglądu
IBF_EC-60_35S_left.dwg
21.25 KBVenture
brak podglądu
IBF_EC-60_35S_right.dwg
21.44 KBVenture
brak podglądu
IBF_EC-60_35S_top.dwg
23.31 KBVenture
brak podglądu
IBF_EC-60_35T_3D.dwg
933.27 KBVenture
brak podglądu
IBF_EC-70_40T_3D.dwg
893.79 KBVenture
brak podglądu
IBF_EC-70_40T_back.dwg
59.46 KBVenture
brak podglądu
IBF_EC-70_40T_bottom.dwg
25.7 KBVenture
brak podglądu
IBF_EC-70_40T_front.dwg
47.48 KBVenture
brak podglądu
IBF_EC-70_40T_left.dwg
21.38 KBVenture
brak podglądu
IBF_EC-70_40T_right.dwg
21.31 KBVenture
brak podglądu
IBF_EC-70_40T_top.dwg
22.94 KBVenture
brak podglądu
IBF_EC-80_50T_3D.dwg
913.42 KBVenture
brak podglądu
IBF_EC-80_50T_back.dwg
58.8 KBVenture
brak podglądu
IBF_EC-80_50T_bottom.dwg
23.63 KBVenture
brak podglądu
IBF_EC-80_50T_front.dwg
53.2 KBVenture
brak podglądu
IBF_EC-80_50T_left.dwg
21.44 KBVenture
brak podglądu
IBF_EC-80_50T_right.dwg
21.41 KBVenture
brak podglądu
IBF_EC-80_50T_top.dwg
23.22 KBVenture
brak podglądu
Revit
.rfaPliki
Autor
Zawartość
Wentylator kanałowy IBF_EC.rfa
804 KBVenture
brak podglądu
STEP 3D file
.stepPliki
Autor
Zawartość
IBF_EC-100_50T.step
2.7 MBVenture
brak podglądu
IBF_EC-30_15S.step
2.63 MBVenture
brak podglądu
IBF_EC-40_20S.step
2.57 MBVenture
brak podglądu
IBF_EC-50_25S.step
2.63 MBVenture
brak podglądu
IBF_EC-60_35T.step
2.65 MBVenture
brak podglądu
IBF_EC-70_40T.step
2.52 MBVenture
brak podglądu
IBF_EC-80_50T.step
2.59 MBVenture
brak podglądu
Materiały dodatkowe
Przedstawione poniżej materiały pochodzą od producenta. Jeśli jesteś zainteresowany szczegółami bądź dodatkowymi informacjami, których nie znalazłeś w serwisie prosimy o kontakt z producentem.
Instrukcje
Pliki
Zawartość
IBF-EC_INSTRUKCJA_PL.pdf
943.09 KBKatalogi
Pliki
Zawartość
ibf-ec.pdf
1.96 MBIBF-EC_ductfan_de.pdf
1.46 MBIBF-EC_ductfan_en.pdf
1.51 MBventure_wentylacja_przemyslowa.pdf
31.37 MBCertyfikaty
Pliki
Zawartość
