REV-100-E-S
Dane produktu
Udostępnij
Opis produktu
Model: REV-100-E-S
- Kształt wlotu: Kwadratowe
- Rodzaj odpływu: Pionowy
- Rodzaj korpusu: Jednoczęściowe
- Średnica DN: DN100
- Ø d[mm]: 110
- B[mm]: 190
- H[mm]: 199
- HV [mm]: 30-180
- Opis:

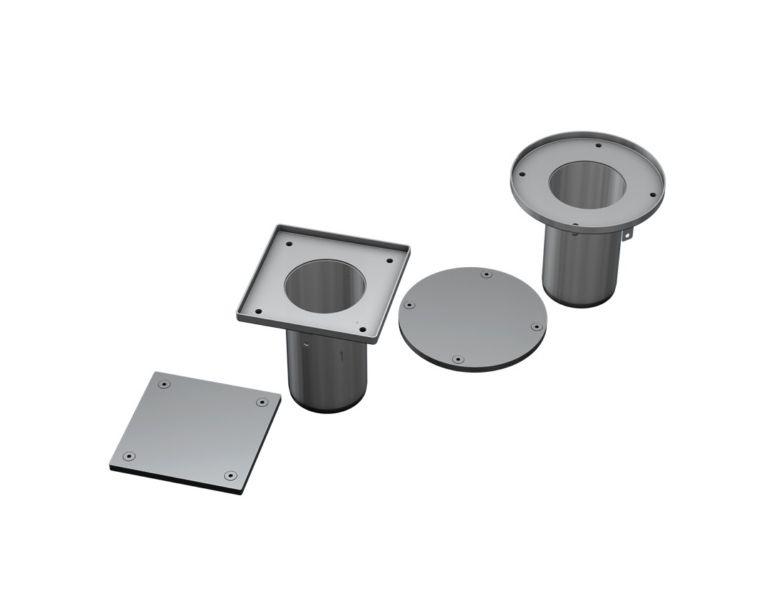

Model REV- jednoczęściowy wpust rewizyjny gazoszczelny z przykręcaną pokrywą. Wpust z uwagi na zastosowanie pełnej pokrywy o grubości 10mm przystosowany jest do bardzo dużych obciążeń, klasa obciążenia M125 (nośność 12,5 tony).
Powierzchnia poddana jest piaskowaniu kuleczkami szkła. Wszystkie elementy wpustu wykonywane są ze stali AISI 304 lub AISI 316.
Rodzaje pokryw:
- przykręcana pełna 10 mm z uszczelnieniem, (M125)
- przykręcana pełna 10 mm z otworami, (M125)
Opis kolekcji
W naszej ofercie znajdą Państwo szeroką gamę odwodnień punktowych nazywanych inaczej kratkami ściekowymi lub wpustami.
BIM/CAD
3Ds Max
.maxPliki
Autor
Zawartość
852376_859353_REV-100-E-S _odplyw DN 100_ - 3D.max
352 KBWT-Polska
brak podglądu
852376_859354_REV-100-E-S _odplyw DN 100_ - 3D.max
488 KBWT-Polska
brak podglądu
Autocad
.dwgPliki
Autor
Zawartość
852376_852377_REV-100-E-S _odplyw DN 100_ - Rzut.dwg
50.08 KBWT-Polska
brak podglądu
852376_852378_REV-100-E-S _odplyw DN 100_ - 3D.dwg
166.15 KBWT-Polska
brak podglądu
852376_852379_REV-100-E-S _odplyw DN 100_ - Widok.dwg
35.39 KBWT-Polska
brak podglądu
852376_852381_REV-100-E-S _odplyw DN 100_ - Rzut.dwg
59.71 KBWT-Polska
brak podglądu
852376_852382_REV-100-E-S _odplyw DN 100_ - 3D.dwg
240.22 KBWT-Polska
brak podglądu
Revit
.rfaPliki
Autor
Zawartość
852376_852380_REV-100-E-S _odplyw DN 100_ - Inny.rfa
416 KBWT-Polska
brak podglądu
Materiały dodatkowe
Przedstawione poniżej materiały pochodzą od producenta. Jeśli jesteś zainteresowany szczegółami bądź dodatkowymi informacjami, których nie znalazłeś w serwisie prosimy o kontakt z producentem.
Certyfikaty
Pliki
Zawartość
Atest PZH - odwodnienia firmy WT-Polska Sp. z o. o..pdf
495.19 KB
Katalogi
Pliki
Zawartość
Katalog_WT_katalog_2023_3.pdf
9.44 MB
Karta katalogowa
Pliki
Zawartość
