71-150-E-S
Dane produktu
Udostępnij
Opis produktu
Model: 71-150-E-S
- Kształt wlotu:Kwadratowe
- Rodzaj odpływu:Pionowy
- Rodzaj korpusu:Jednoczęściowe
- Średnica DN:DN150
- Ø d[mm]:160
- B[mm]:390
- Ø D[mm]:356
- H[mm]:198
- Przepustowość [l/s]:> 8,2
- Opis:

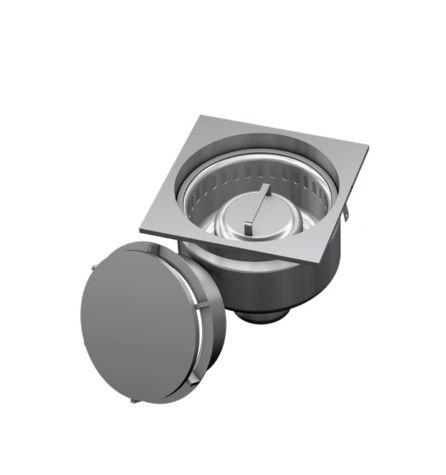

Model 71 - wpust jednoczęściowy z kontrolą optyczną (opadająca pokrywa) w przypadku wyjęcia osadnika.Posiada duży kosz osadczy połączony z syfonem. Jego budowa pozwala na wyłapanie bardzo drobnych zanieczyszczeń.
Powierzchnia poddana jest piaskowaniu kuleczkami szkła. Wszystkie elementy wpustu wykonane są ze stali AISI 304 lub AISI 316.
Rodzaje pokryw:
- pełna 10 mm, (M125)
- rusztowa 8 x 25 mm, (M125)
- kratownica 2, 3 lub 4 x 25 mm
- z lejem
- z lejem cylindrycznym
Opis kolekcji
W naszej ofercie znajdą Państwo szeroką gamę odwodnień punktowych nazywanych inaczej kratkami ściekowymi lub wpustami.
BIM/CAD
3Ds Max
.maxPliki
Autor
Zawartość
853158_859575_71-150-E-S _odplyw DN 150_ - 3D.max
620 KBWT-Polska
brak podglądu
853158_859576_71-150-E-S _odplyw DN 150_ - 3D.max
580 KBWT-Polska
brak podglądu
853158_859577_71-150-E-S _odplyw DN 150_ - 3D.max
688 KBWT-Polska
brak podglądu
Autocad
.dwgPliki
Autor
Zawartość
853158_853159_71-150-E-S _odplyw DN 150_ - Rzut.dwg
53.73 KBWT-Polska
brak podglądu
853158_853160_71-150-E-S _odplyw DN 150_ - 3D.dwg
197.23 KBWT-Polska
brak podglądu
853158_853161_71-150-E-S _odplyw DN 150_ - 3D.dwg
162.37 KBWT-Polska
brak podglądu
853158_853162_71-150-E-S _odplyw DN 150_ - Widok.dwg
38.2 KBWT-Polska
brak podglądu
853158_853163_71-150-E-S _odplyw DN 150_ - Rzut.dwg
56.48 KBWT-Polska
brak podglądu
853158_853165_71-150-E-S _odplyw DN 150_ - 3D.dwg
236.08 KBWT-Polska
brak podglądu
853158_853166_71-150-E-S _odplyw DN 150_ - Rzut.dwg
59.23 KBWT-Polska
brak podglądu
Revit
.rfaPliki
Autor
Zawartość
853158_853164_71-150-E-S _odplyw DN 150_ - Inny.rfa
564 KBWT-Polska
brak podglądu
Materiały dodatkowe
Przedstawione poniżej materiały pochodzą od producenta. Jeśli jesteś zainteresowany szczegółami bądź dodatkowymi informacjami, których nie znalazłeś w serwisie prosimy o kontakt z producentem.
Certyfikaty
Pliki
Zawartość
Atest PZH - odwodnienia firmy WT-Polska Sp. z o. o..pdf
495.19 KBKatalogi
Pliki
Zawartość
Katalog_WT_katalog_2023_3.pdf
9.44 MBKarta katalogowa
Pliki
Zawartość
