V82 Modern Design

Product details

Producer:
Vetrex
Product code:
MD-VEOPV82MD
Category:
Universal windows
Collection:
Premium Windows
http://www.vetrex.eu
Share

Product desription

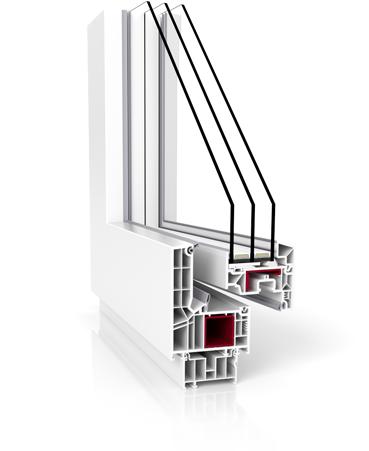

System V82 Modern Design jest ultranowoczesnym rozwiązaniem pod względem wzornictwa i technologii. Wyróżnia go specyficzne złożenie profili, w którym skrzydło zostało schowane za ramą okienną, a ościeżnica ukryta za warstwą ocieplenia, dzięki czemu konstrukcja jest praktycznie niewidoczna od strony zewnętrznej budynku, nadając mu spektakularny efekt wizualny. Charakterystyczna forma ram i korzystniejsza proporcja ich powierzchni do szyb sprawia, że do wnętrza wpada więcej światła, a przeszklenie optycznie staje się większe. System charakteryzuje się korzystnymi właściwościami użytkowymi: energooszczędnością (Uw = 0,75 W/m2K), solidnością oraz bezpieczeństwem i jest specjalnie przystosowany do montażu pod warstwą ocieplenia. Taki sposób osadzania okien przekłada się na jeszcze lepsze parametry w zakresie izolacji akustycznej i termicznej, dzięki czemu rozwiązanie z powodzeniem może być stosowane w domach o standardzie energooszczędnym.


Profile
  • VEKA, 5-komorowa rama i 5-komorowe skrzydło o głębokości zabudowy 82 mm, klasa A,
  • kształtowniki z wysokoudarowego PVC,
  • grubość ścianek w najwyższym standardzie jakości wg PN-EN 12608, klasa A. Profile tej klasy wyróżniają się grubością ścianek zewnętrznych wynoszącą min. 2,8 mm, co gwarantuje ich dużą stabilność, odporność na uszkodzenia i zmiany temperatur oraz doskonałe parametry izolacji akustycznej. Nośność okuć dla profili klasy A jest większa o ponad 30% niż dla profili klasy B.
  • potrójny układ uszczelek z uszczelką środkową – rozwiązanie to zapewnia doskonałą szczelność, izolację akustyczną oraz cieplną, pozostawiając jednocześnie suchą komorę okuciową,
  • profile dostępne w kolorze białym, możliwość zastosowania osłon aluminiowych, lakierowanych na dowolny kolor wg palety RAL Classic,
  • możliwość szklenia pakietami szybowymi o imponujących grubościach do 58mmpomysłowa budowa profili powoduje, że od strony zewnętrznej budynku ramy okienne są prawie niewidoczne,
  • dedykowany sposób montażu dodatkowo poprawia parametry w zakresie izolacji termicznej.
Wzmocnienia
  • stal ocynkowana o grubości 1,5 mm w ramie, skrzydłach i słupkach.
Szyby
  • wklejane – dzięki czemu okno osiąga bardzo dobrą statykę, jest bardziej odporne na osiadanie skrzydeł pod wpływem użytkowania, co w rezultacie przekłada się na wieloletnią, bezproblemową obsługę okna,
  • ciepła ramka międzyszybowa Master therm, która obniża ryzyko skraplania się pary wodnej na szybie wewnątrz pomieszczenia, a także zwiększa do 6% izolacyjność cieplną całego okna.
  • 2-komorowe zespolenie szyb o współczynniku przenikania ciepła Ug=0,5 W/m2*K wg EN673. Bardzo duża izolacja cieplna zbliżona do izolacyjności muru,
  • ciepła ramka międzyszybowa Master therm, która obniża ryzyko skraplania się pary wodnej na szybie wewnątrz pomieszczenia, a także zwiększa do 6% izolacyjność cieplną całego okna,
  • możliwość zastosowania pakietów o specjalnych zastosowaniach (bezpiecznych, o zwiększonej odporności na włamanie, dźwiękoszczelnych) o szerokości do 60 mm.
Okucia
  • ROTO NT DESIGNO z krytą stroną zawiasową. Niewidoczne i niezwykle mocne okucie Designo pozwala skonstruować skrzydło okienne o wadze do 150 kg. Doskonale nadaje się do dużych przeszkleń oraz ciężkich, antywłamaniowych, energooszczędnych lub dźwiękochłonnych pakietów szybowych. Dzięki okuciom z ukrytymi zawiasami uszczelki nie ulegają deformacji, co przekłada się na większą szczelność stolarki oraz zmniejszenie strat energii w pomieszczeniu,
  • klamki Swing Secustik, w których po raz pierwszy zastosowano mechanizm blokujący obrót klamki, co zabezpiecza okno przed próbami włamania przez przesunięcie elementów ryglujących okucia z zewnątrz. Łagodne wygięcie i ergonomiczny kształt klamki dodaje całemu oknu elegancji i niepowtarzalnego charakteru,
  • dwa (a w skrzydłach RU trzy) zaczepy antywyważeniowe w skrzydle. Okna PVC mają opinię mniej bezpiecznych, dlatego postanowiliśmy wyposażyć tę wersję okien w dodatkowe zabezpieczenia, które utrudniają włamanie i wydłużają czas potrzebny do ich sforsowania. Dlatego też takie rozwiązanie zwiększa szansę na powstrzymanie złodzieja i może zapobiec utracie majątku,
  • mikrowentylacja. Dzięki niej zapewniamy użytkownikom stały dostęp świeżego powietrza, nie narażając ich na zimno,
  • blokada błędnego położenia klamki i podnośnik skrzydła w skrzydłach RU to gwarancja bezpieczeństwa użytkowania i trwałości okucia,
  • stabilizator uchyłu.
Uszczelki
  • od strony zewnętrznej – uszczelki wciągane z EPDM. O wyborze tego surowca zadecydowały jego wyjątkowe walory fizyczne i eksploatacyjne. Przede wszystkim, w porównaniu z innymi materiałami, stosowanymi do produkcji uszczelnień - charakteryzuje się on znacznie lepszymi parametrami w zakresie odporności na starzenie, działanie wysokiej temperatury oraz odporności na działanie czynników zewnętrznych. Ponadto wykonane z EPDM uszczelki nie pękają, są odporne na działanie promieni UV, charakteryzują się znakomitą wytrzymałością na rozciąganie, zrywanie i ściskanie,
  • od strony wewnętrznej – uszczelki zgrzewane w profilach.
Dodatki
  • listwa podparapetowa z uszczelką, która zapewnia optymalne połączenie okna z parapetem oraz zwiększa izolacyjność termiczną i akustyczną,
  • uszczelka wypełniająca dolny rowek okuciowy pomaga w utrzymaniu czystości.

Series description

Windows that meet the highest quality, safety and energy-saving standards.

BIM/CAD

Autocad

.dwg
Files
app.noun.author
app.product.media_content

Okno dwukwaterowe R+RU - przekrój pionowy.dwg

169.76 KB
Vetrex
app.product.media_nopreview

Okno dwukwaterowe R+RU - przekrój poziomy.dwg

270.48 KB
Vetrex
app.product.media_nopreview

Okno dwukwaterowe R+RU - Widok.dwg

54.44 KB
Vetrex
app.product.media_nopreview

Okno dwukwaterowe R+RU (słupek ruchomy) - przekrój pionowy.dwg

169.73 KB
Vetrex
app.product.media_nopreview

Okno dwukwaterowe R+RU (słupek ruchomy) - przekrój poziomy.dwg

280.43 KB
Vetrex
app.product.media_nopreview

Okno dwukwaterowe R+RU (słupek ruchomy) - widok.dwg

55.63 KB
Vetrex
app.product.media_nopreview

Okno dwukwaterowe RU+SS - przekrój pionowy.dwg

169.26 KB
Vetrex
app.product.media_nopreview

Okno dwukwaterowe RU+SS - przekrój poziomy.dwg

270.73 KB
Vetrex
app.product.media_nopreview

Okno dwukwaterowe RU+SS - Widok.dwg

52.91 KB
Vetrex
app.product.media_nopreview

Okno jednokwaterowe R - przekrój pionowy.dwg

169.73 KB
Vetrex
app.product.media_nopreview

Okno jednokwaterowe R - przekrój poziomy.dwg

171.45 KB
Vetrex
app.product.media_nopreview

Okno jednokwaterowe R - Widok.dwg

52.63 KB
Vetrex
app.product.media_nopreview

Okno jednokwaterowe RU - przekrój pionowy.dwg

169.29 KB
Vetrex
app.product.media_nopreview

Okno jednokwaterowe RU - przekrój poziomy.dwg

171.3 KB
Vetrex
app.product.media_nopreview

Okno jednokwaterowe RU - Widok.dwg

52.85 KB
Vetrex
app.product.media_nopreview

Okno jednokwaterowe SS - przekrój pionowy.dwg

169.73 KB
Vetrex
app.product.media_nopreview

Okno jednokwaterowe SS - przekrój poziomy.dwg

170.95 KB
Vetrex
app.product.media_nopreview

Okno jednokwaterowe SS - Widok.dwg

52.88 KB
Vetrex
app.product.media_nopreview

Okno jednokwaterowe U - przekrój pionowy.dwg

169.76 KB
Vetrex
app.product.media_nopreview

Okno jednokwaterowe U - przekrój poziomy.dwg

171.48 KB
Vetrex
app.product.media_nopreview

Okno jednokwaterowe U - Widok.dwg

54.53 KB
Vetrex
app.product.media_nopreview

Okno trzykwaterowe R+R+RU - przekrój pionowy.dwg

169.73 KB
Vetrex
app.product.media_nopreview

Okno trzykwaterowe R+R+RU - przekrój poziomy.dwg

369.66 KB
Vetrex
app.product.media_nopreview

Okno trzykwaterowe R+R+RU - Widok.dwg

56.85 KB
Vetrex
app.product.media_nopreview

Okno trzykwaterowe R+R+RU słupek ruchomy - przekrój pionowy.dwg

169.73 KB
Vetrex
app.product.media_nopreview

Okno trzykwaterowe R+R+RU słupek ruchomy - przekrój poziomy.dwg

382.65 KB
Vetrex
app.product.media_nopreview

Okno trzykwaterowe R+R+RU słupek ruchomy - Widok.dwg

55.81 KB
Vetrex
app.product.media_nopreview

Okno trzykwaterowe R+SS+RU - przekrój pionowy.dwg

169.2 KB
Vetrex
app.product.media_nopreview

Okno trzykwaterowe R+SS+RU - przekrój poziomy.dwg

369.31 KB
Vetrex
app.product.media_nopreview

Okno trzykwaterowe R+SS+RU - Widok.dwg

57.28 KB
Vetrex
app.product.media_nopreview

Okno trzykwaterowe SS+SS+RU - przekrój pionowy.dwg

211.93 KB
Vetrex
app.product.media_nopreview

Okno trzykwaterowe SS+SS+RU - przekrój poziomy.dwg

411.57 KB
Vetrex
app.product.media_nopreview

Okno trzykwaterowe SS+SS+RU - Widok.dwg

54.63 KB
Vetrex
app.product.media_nopreview

Additional Resources

All resources below have been provided by the manufacturer. If you are interested in details or additional information, which you have not found in the service, please contact the manufacturer.
 Colors

Colors

Files
app.product.media_content

kolorystyka_vetrex.pdf

532.81 KB
 Installation guidelines

Installation guidelines

Files
app.product.media_content

wytyczne montażu vetrex.pdf

429.08 KB
 Catalogue

Catalogue

Files
app.product.media_content

vetrex katalog produktów.pdf

9.95 MB
Files
app.product.media_content

vetrex_v82_modern_design_rysunek_tech.pdf

225.34 KB
Files
app.product.media_content

vetrex_v82_modern_design_ulotka.pdf

972.36 KB
