BALEXTHERM-MW-W-ST

Product details

Producer:
Balex Metal
Product code:
MD-BMPWBMWWST
Category:
Sandwich panels
Collection:
Sandwich panels
Share

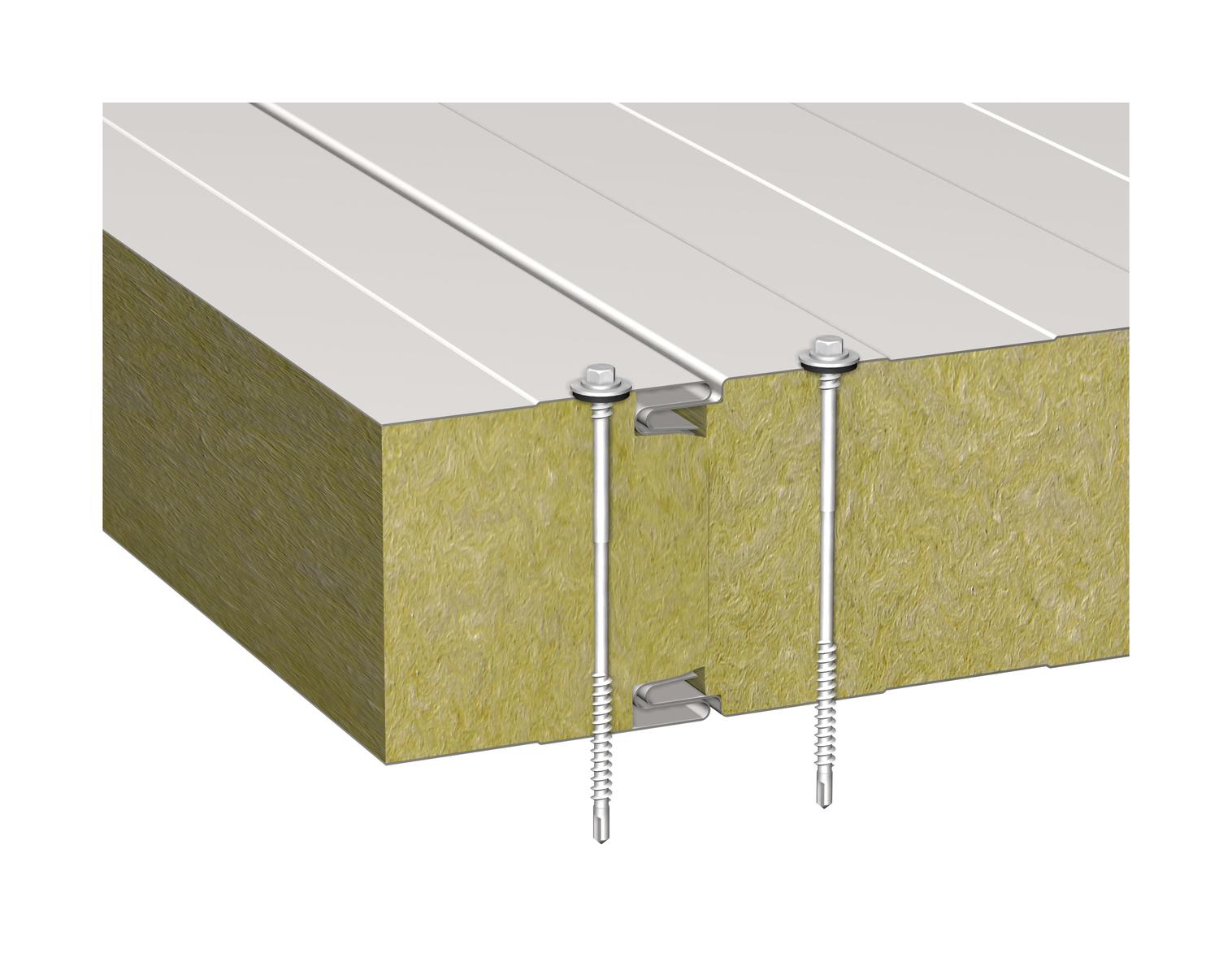

BALEXTHERM-MW-W-ST - sandwich wall panel with a mineral wool core and visible joints


FunctionsTechnical parameters
  • outer walls
  • partitions
  • ceilings
  • hard mineral wool (apparent density 110 kg/m3)
  • panel thickness: 80 – 230 mm
  • weight: 17.70 – 33.50 kg/m²
  • module total width: 1100 mm
  • total width: 1120 mm
  • panel length: 2.50 – 18.00 m
  • standard cladding thickness: 0.50 mm
  • coatings: CESAR PUR55, polyester, polyester matt, PUR, PVDF, PVC(F) "food safe", HPS200, aluzinc + easyfilm®, stainless steel
  • outer profiles:
- lineated - microprofiled - grooved - smooth
  • inner profiles:
- lineated - smooth
Usage
  • commercial and industrial buildings
  • logistics centres
  • office buildings
  • farm buildings
  • fruit and vegetables warehouses
  • food processing plants
  • sports halls

Series description

Construction investment is important enterprise – quality, economy and aesthetics, that’s what count the most. Considering this, we created 3 product lines:

  • BALEXTHERM-PU – sandwich panels in metal plates with polyurethane core
  • BALEXTHERM-MW – sandwich panels in metal plates with mineral wool core
  • PWS/PWD – sandwich panels in metal plates with styrofoam core.

During the designing process, we focused especially on achieving the best parameters of use –Modern technology and special attention to quality of every production stage, has helped to achieve the best parameters.


Application

Portfolio consists of wall and roof sandwiches for light construction of industry halls, warehouses, logistic centers, commercial buildings, offices, sport halls as well as rural buildings. In addition we offer dedicated sandwich panels for food cold stores.

High quality

  • high quality steel: S250GD – S280GD+Z275; stainless steel (1.4301)
  • core made of rigid polyurethane foam: density 40 (+/-3) kg/m³ , hard mineral wool 110 kg/m³ or self-extinguishing expanded polystyrene with improved strength properties – density 16,2 kg/m³
  • FIRESAFE - the best fire-tightness parameter on the market achieved thanks to unique, both-sided shape of the panel-and-lock joint EI240 for BALEXTHERM-MW-W-ST, EI60 for BALEXTHERM-MW-W-PLUS , E30 for BALEXTHERM-PU-W-PLUS and PWD, E60 for BALEXTHERM-PU-W-ST and PWS, and for BALEXTHERM-PU-R even RE60; product classified as „NRO” – „Not spreading fire"
  • SUPERIOR GASKET – maximum tightness of the joint and easier assembly of BALEXTHERM-MW mineral wool core sandwich panels owing to application during the production process of an EPDM gasket in internal or both sides of the joint - NEW!
  • galvanized steel and additional coatings provide solid protection against corrosion (C5 class)
  • eco-friendly freon free production process – prevents ozone layer from destruction
  • proper technical approvals and certificates
  • BALEXTHERM panels were registered to Patent Office – registration numbers: P 358878, P 353975
Economy
  • sandwich panels are more cost efficient than traditional techniques of roof and wall construction
  • using BALEXTHERM sandwich panels speeds up implementation
  • light weight and high mechanical durability mean less construction cost
  • transport cost is smaller compared to traditional materials
  • perfect isolation attributes – thermal and sound-proof – allow to build only one layer (wall and roof)
Aesthetics
  • variety of facing profiles as well as the biggest choice of colors assure elegant look of buildings and make individual solutions possible
  • coatings, which are being used, protect panels against moss, lichens and other dirt on wall and roof and make cleaning easier
  • wide palette of Balex Metal World of Colors


Preview
FilesSizeAction
BALEXTHERM-MW-W-ST17 Mocowanie płyt - połączenie przesuwne - pionowy układ płyt.pdf274.14 KB
BALEXTHERM-MW-W-ST17 Mocowanie płyt - połączenie przesuwne - pionowy układ płyt.dwg519.39 KB
BALEXTHERM-MW-W-ST16_2 Połączenie płyt z oknem PVC - poziomy lub pionowy układ płyt.pdf205.29 KB
BALEXTHERM-MW-W-ST16_2 Połączenie płyt z oknem PVC - poziomy lub pionowy układ płyt.dwg563.83 KB
BALEXTHERM-MW-W-ST16_1 Połączenie płyt z oknem PVC - poziomy lub pionowy układ płyt.pdf167.28 KB
BALEXTHERM-MW-W-ST16_1 Połączenie płyt z oknem PVC - poziomy lub pionowy układ płyt.dwg517.36 KB
BALEXTHERM-MW-W-ST15 Połączenie płyt z pasmem okiennym - pionowy układ płyt - wariant III.pdf410 KB
BALEXTHERM-MW-W-ST15 Połączenie płyt z pasmem okiennym - pionowy układ płyt - wariant III.dwg566.15 KB
BALEXTHERM-MW-W-ST14 Połączenie płyt z pasmem okiennym - pionowy układ płyt - wariant II.pdf460.84 KB
BALEXTHERM-MW-W-ST14 Połączenie płyt z pasmem okiennym - pionowy układ płyt - wariant II.dwg569.22 KB
BALEXTHERM-MW-W-ST13 Połączenie płyt z pasmem okiennym - pionowy układ płyt - wariant I.pdf450.52 KB
BALEXTHERM-MW-W-ST13 Połączenie płyt z pasmem okiennym - pionowy układ płyt - wariant I.dwg578.5 KB
BALEXTHERM-MW-W-ST12 Mocowanie płyty do podpory pośredniej - poziomy układ płyt.pdf188.39 KB
BALEXTHERM-MW-W-ST12 Mocowanie płyty do podpory pośredniej - poziomy układ płyt.dwg488.62 KB
BALEXTHERM-MW-W-ST11_1 Mocowanie płyty do podpory skrajnej - poziomy układ płyt - wariant I.pdf266.15 KB
BALEXTHERM-MW-W-ST11_1 Mocowanie płyty do podpory skrajnej - poziomy układ płyt - wariant I.dwg505.36 KB
BALEXTHERM-MW-W-ST10 Łączenie płyt na długości - pionowy układ płyt.pdf304.43 KB
BALEXTHERM-MW-W-ST10 Łączenie płyt na długości - pionowy układ płyt.dwg499.66 KB
BALEXTHERM-MW-W-ST09_2 Połączenie płyt w narożu - poziomy układ płyt.pdf384.47 KB
BALEXTHERM-MW-W-ST09_2 Połączenie płyt w narożu - poziomy układ płyt.dwg572.43 KB
BALEXTHERM-MW-W-ST09_1 Połączenie płyt w narożu - pionowy lub poziomy układ płyt.pdf289.44 KB
BALEXTHERM-MW-W-ST09_1 Połączenie płyt w narożu - pionowy lub poziomy układ płyt.dwg493.2 KB
BALEXTHERM-MW-W-ST08 Połączenie płyt w narożu - pionowy układ płyt - wariant II.pdf377.84 KB
BALEXTHERM-MW-W-ST08 Połączenie płyt w narożu - pionowy układ płyt - wariant II.dwg574.71 KB
BALEXTHERM-MW-W-ST06 Oparcie płyt poniżej górnego poziomu belki podwalinowej lub fundamentu - poziomy układ płyt.pdf261.54 KB
BALEXTHERM-MW-W-ST06 Oparcie płyt poniżej górnego poziomu belki podwalinowej lub fundamentu - poziomy układ płyt.dwg521.94 KB
BALEXTHERM -MW-W-ST03 Oparcie płyt na belce podwalinowej lub na fundamencie- pionowy układ płyt.pdf315.82 KB
BALEXTHERM -MW-W-ST03 Oparcie płyt na belce podwalinowej lub na fundamencie- pionowy układ płyt.dwg519.41 KB
BALEXTHERM-MW-W-ST05 Oparcie płyt na belce podwalinowej lub na fundamencie- pionowy układ płyt.pdf261.37 KB
BALEXTHERM-MW-W-ST04 Oparcie płyt poniżej górnego poziomu belki podwalinowej lub fundamentu - pionowy układ płyt.pdf321.35 KB
BALEXTHERM-MW-W-ST04 Oparcie płyt poniżej górnego poziomu belki podwalinowej lub fundamentu - pionowy układ płyt.dwg494.19 KB
BALEXTHERM-MW-W-ST02 Mocowanie płyt - pionowy układ płyt.pdf259.54 KB
BALEXTHERM-MW-W-ST02 Mocowanie płyt - pionowy układ płyt.dwg536.17 KB
BALEXTHERM-MW-W-ST01 Płyta ścienna - styk, typy profilowań.pdf429.06 KB
BALEXTHERM-MW-W-ST01 Płyta ścienna - styk, typy profilowań.dwg744.15 KB
All resources below have been provided by the manufacturer. If you are interested in details or additional information, which you have not found in the service, please contact the manufacturer.
