tehalit.VE-EE Pokrywa uchylna VQ06

Produktangaben

Hersteller:
Hager
Kategorie:
Bodendosen
Visit the product page
http://www.hager.pl
Facebook
YouTube
LinkedIn
Konfigurator osprzętu Berker
Konfigurator osprzętu Hager
Konfigurator underfloor
Freigeben

Produktbeschreibung

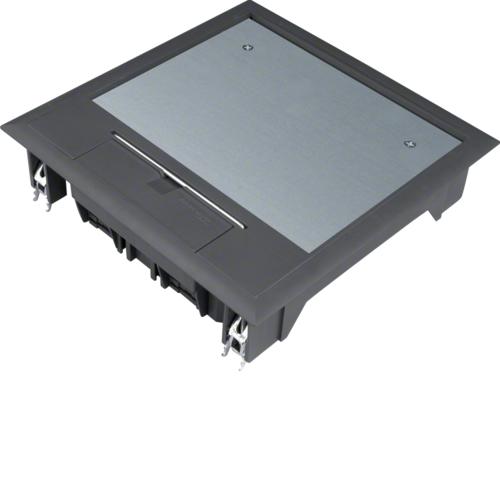

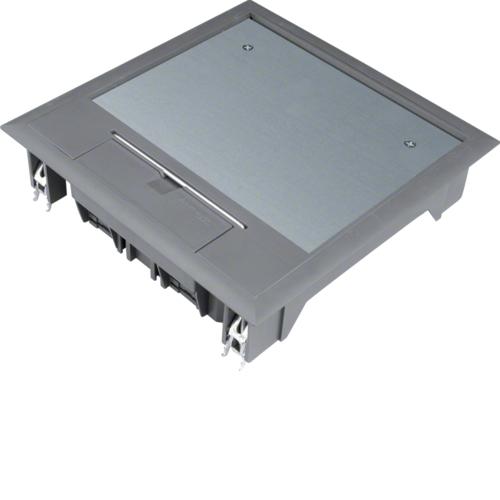

Pokrywa uchylna VQ06 z poliamidu zgodna z DIN EN50085-1 i 2-2 do podłóg w pomieszczeniach czyszczonych na sucho. Dostępna w dwóch wersjach kolorystycznych:

  • RAL7011, stalowy
  • RAL9005, czarny

Informacje techniczne:

  • możliwość montażu do 6 urządzeń (gniazda zasilające, gniazda komputerowe, gniazda multimedialne) w 3 rodzajach puszek GTVR300, GBVR300 lub GTVD200
  • zawiera uchwyty kablowe
  • wymiary zewnętrzne: 219 x 219 mm
  • wymiary montażowe: 200 x 200 mm
  • pokrywy dostępne w konfiguracji pod wykładzinę 5 mm lub 12 mm
  • bezhalogenowe: TAK
  • Stopień ochrony:
    • IP20 (pokrywa otwarta)
    • IP30 (pokrywa zamknięta)
  • obciążalność zgodna z normą EN 50085-2-2 (6.102 – 1500 N)

Lista dostępnych referencji z odnośnikami do e-katalogu:

  • Pokrywa uchylna VQ06 pod wykładzinę 5 mm szara - VQ06057011
  • Pokrywa uchylna VQ06 pod wykładzinę 5 mm czarna - VQ06059005
  • Pokrywa uchylna VQ06 pod wykładzinę 12 mm szara - VQ06127011
  • Pokrywa uchylna VQ06 pod wykładzinę 12 mm czarna - VQ12129005

BIM/CAD

SketchUp 3D

.skp
Dateien
app.noun.author
app.product.media_content

tehalit.VE-EE.skp

4.02 MB
Hager
app.product.media_nopreview

3Ds Max

.3ds
Dateien
app.noun.author
app.product.media_content

tehalit.VE-EE.3ds

1.97 MB
Hager

Autocad

.dwg
Dateien
app.noun.author
app.product.media_content

tehalit.VE-EE.dwg

15.35 MB
Hager
app.product.media_nopreview

Collada

.dae
Dateien
app.noun.author
app.product.media_content

tehalit.VE-EE.dae

2.35 MB
Hager

Object file 3D

.mtl, .obj
Dateien
app.noun.author
app.product.media_content

tehalit.VE-EE.mtl

471 B
Hager
app.product.media_nopreview

tehalit.VE-EE.obj

3.32 MB
Hager

Zusätzliche Materialien

Die darunter dargestellten Materialien kommen vom Hersteller. Wenn Du an Details oder an zusätzlichen Informationen interessiert bist, die Du im Service nicht gefunden hast, bitten wir um Kontaktmit dem Hersteller.
 Kataloge

Kataloge

Dateien
app.product.media_content

hager_VQ06057011_karta_katalogowa.pdf

251.33 KB

hager_VQ06059005_karta_katalogowa.pdf

252.5 KB
 Hilfsressourcen

Hilfsressourcen

Dateien
app.product.media_content

20PL01_Hager_Underfloor.pdf

5.88 MB
